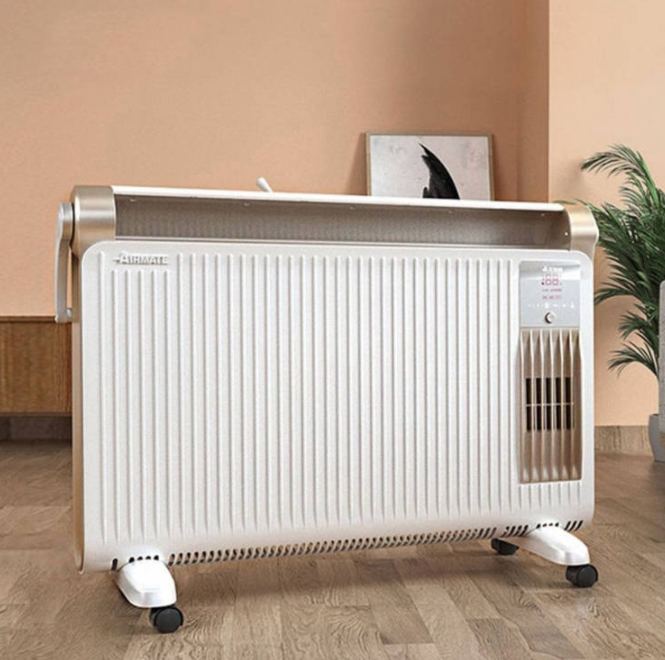

電加熱器，以電能為主要能源，采用電阻加熱、感應加熱、電弧加熱、電子束加熱、紅外加熱和介質加熱等方式，通過直接接觸、暖空氣對流、遠紅外輻射等方式對人體進行加熱。

一、電取暖器的檢驗項目

1. 對觸及帶電部件的防護

2. 輸入功率和電流

3. 發熱

4. 工作溫度下的泄漏電流和電氣強度

5. 瞬態過電壓

6. 耐潮濕

7. 泄漏電流和電氣強度

8. 變壓器和相關電路的過載保護

9. 穩定性和機械危險

10. 機械強度

11. 內部布線

12. 接地措施

13. 電氣間隙、爬電距離和固體絕緣

14. 耐熱和耐燃

1. 對觸及帶電部件的防護

器具的結構和外殼應使用對其意外觸及帶電部件有足夠的保護。

2. 輸入功率和電流

如果器具標有額定輸入功率，器具在正常工作溫度下，其輸入功率對額定輸入功率的偏離不應大于下表中所示的偏差。

如果器具標有額定電流，則具在正常工作溫度下的電流與額定電流的偏差，不應超過下表中給出的相應偏差值。

3. 發熱

在正常使用中，器具和周圍環境不應達到過高的溫度。

4. 工作溫度下的泄漏電流和電氣強度

4.1 在工作溫度下，器具的泄漏電流不應過大，而且其電氣強度應滿足規定要求。電熱器具以1.15倍的額定輸入功率工作。電動器具和組合型器具以1.06倍的額定電壓供電。安裝說明規定也可使用單相電源的三相器具，將三個電路并聯后作為單相器具進行試驗。在進行該試驗前斷開保護阻抗和無線電干擾濾波器。

器具持續工作至正常使用時那些*不利條件所對應的時間長度之后，泄漏電流應不超過下述值：

對II類器具 0.25 mA

對0類、OI類和皿類器具 0.5mA

對I類便攜式器具 0.75 mA

對I類駐立式電動器具 3.5mA

對I類駐立式電熱器具 0.75mA或0.75 mA/kW(器具額定輸入功率），兩者中選較大值，但是*大為5mA

對組合型器具，其總泄漏電流可在對電熱器具或電動器具規定的限值內，兩者中取較大的，但不能將兩個限值相加。

5. 瞬態過電壓

器具應能承受其可能經受的瞬態過電壓。通過對每一個小于下表規定值得電氣間隙進行脈沖電壓試驗，確定其是否合格。

6. 耐潮濕

器具外殼應提供相應的防水等級。

7. 泄漏電流和電氣強度

器具的泄露電流不應過大，并且其電氣強度應符合規定的要求。

交流試驗電壓施加在帶電部件和連接金屬箔的易觸及金屬部件之間。被連接的金屬箔面積不超過20cmx10cm,它與絕緣材料的易觸及表面相接觸。

試驗電壓：

對單相器具，為1.06倍的額定電壓；

對三相器具，為1.06倍的額定電壓除以／3.

在施加試驗電壓后的5s內，測量泄漏電流。

泄漏電流不應超過下述值：

對II類器具：0.25 mA

對0類，0I類和川類器具：0.5mA

對I類便攜式器具：0.75mA

對I類駐立式電動器具：3.5mA

對I類駐立式電熱器具：0.75mA或0.75mA/kW(器具的額定輸入功率），兩者中取較大者，但*大為5mA.

如果所有的控制器在所有各*中有一個斷開位置，則上面規定泄漏電流限定的值增加一倍。如果為下述情況，上面規定的泄漏電流限定值也應增加一倍：

器具上只有一個熱斷路器，沒有任何其他控制器，或

所有溫控器、限溫器和能量調節器都沒有一個斷開位置，或

器具帶有無線電干擾濾波器。在這種情況下，斷開濾波器時的泄漏電流應不超過規定的限值。

對組合型器具，總泄漏電流可在對電熱器具或?qū)﹄妱?dòng)器具的限值之內，兩者中取較大限值，但不能將二個限值相加。

在上述試驗之后，絕緣要立即經受1min頻率為50Hz或60 Hz基本正弦波的電壓。下表給出了適用于不同類型絕緣的試驗電壓值。絕緣材料的易觸及部分，要用金屬箔覆蓋。

8. 變壓器和相關電路的過載保護

器具帶有由變壓器供電的電路時，其結構應使得在正常使用中可能出現短路時，該變壓器內或與變壓器相關的電路中，不會出現過高的溫度。

通過施以正常使用中可能出現的*不利的短路或過載狀況，來確定其是否合格。器具供電電壓為1.06倍或0.94倍的額定電壓，取兩者中較為不利的情況。安全特低電壓電路中的導線絕緣層的溫升值，不應超過表3中有關規定值的15K.

9. 穩定性和機械危險

便攜式加熱器應有足夠的穩定性。裝有器具插口的加熱器要裝配電線組件。將加熱器放置在與水平面成 15°的正常使用中*不利的置。加熱器應不翻倒。

質量超過 5 kg 的加熱器放置在水平面上，以*不利的水平方向在加熱器的頂部施加5N+0.1N的力。電熱器應不翻倒。

10. 機械強度

器具應具有足夠的機械強度，并且其結構應經受住在正常使用中可能會出現的粗魯對待和處置。用彈簧沖擊器對器具進行沖擊試驗，器具被剛性支撐，在器具外殼每一個可能的薄弱點上一個0.5J的沖擊能量沖擊3次。

對于發熱元件直接與玻璃面板接觸的加熱器，應使用彈簧沖擊器對其面板進行沖擊，沖擊的能量為2 J 。

可見發光的輻射式加熱器，除高位安裝的加熱器外，其余的放置應使防火保罩的中心部分處于水平位置。將質量為 5 kg 、直徑為100 mm 的平底重物放在防火保護罩的中心部位1 min。在試驗后，防火保護罩應沒有明顯的永久變形。

11. 內部布線

布線通路應光滑，而且無銳利棱邊。布線的保護應使它們不與那些可引起絕緣損壞的毛刺、冷卻翅片或類似的棱緣接觸。有絕緣導線穿過的金屬孔洞，應有平整、圓滑的表面或帶有絕緣套管。應有效的防止布線與運動部件接觸，通過視檢確定其是否合適。

帶電導線上的絕緣珠和類似的陶瓷絕緣子應被固定或支撐，以使它們不能改變位置或擱在銳利的角棱上。如果絕緣珠是在柔性的金屬導管內，除非該導管在正常使用時不能移動，否則就應被裝在一個絕緣套內。通過視檢和手動試驗確定其是否合格。

在正常使用或在用戶維護保養中能彼此相互移動的器具不同零件，不應對電氣連接和內部導線（包括提供接地連續性的導線）造成過分的應力。柔性金屬管不應引起其內所容納導線的絕緣損壞。開式盤簧不能用來保護導線。如果用一個簧圈相互接觸的盤簧來保護導線，則在此導線的絕緣以外，還要另加上一個合適的絕緣襯層。

如果在正常使用中出現彎曲，則把器具放在使用的正常位置上，并在正常工作狀態下以額定電壓供電。活動部件前后移動，使導線在結構所允許的*大角度內彎曲，彎曲速率為30次／min.其彎曲次數為：

對正常工作時會發生彎曲的導線，10000次；

對用戶維護保養期間受彎曲的導線，100次。

裸露的內部布線應是剛性的而且應被固定，以使得在正常使用中，爬電距離和電氣間隙不能減小到低于規定值。

內部布線的絕緣應能經受住在正常使用中可能出現的電氣應力。基本絕緣的電氣性能應等效于GB 5023.1或 GB 5013.1所規定的軟線的基本絕緣，或者符合下列的電氣強度測試。

在導線和包裹在絕緣層外面的金屬箔之間施加2000V電壓，持續15min,不應擊穿。

當套管作為內部布線的附加絕緣來使用時，它應采用可靠的方式保持在位。

通過視檢并通過手動試驗確定其是否合格。

黃／綠組合雙色標識的導線，應只用作接地導線。通過視檢確定其是否合格。

12. 接地措施

萬一絕緣失效可能帶電的OI類和I類器具的易觸及金屬部件，應永久并可靠地連接到器具內的一個接地端子，或器具輸入插口的接地觸點。

接地端子和接地觸點不應連接到中性接線端子。

0類、II類和川類器具，不應有接地措施。除非是保護特低電壓電路，否則安全特低電壓電路不應接地。通過視檢確定其是否合格。

接地端子的夾緊裝置應充分牢固，以防止意外松動。

對其他的結構，有必要采取特殊的措施，如使用一個不可能因偶然的疏忽而被拆除的零件。

用于連接外部等電位導線的接線端子，應允許連接從2.5m㎡~6m㎡的標稱橫截面積的導線，并且它不應用來提供器具不同部件之間的接地連續性。不借助工具的幫助應不能松開這些導線。通過視檢和手動試驗確定其是否合格。

如果帶有接地連接的可拆卸部件插入到器具的另一部分中，其接地連接應在載流連接之前完成，當拔出部件時，接地連接應在載流連接斷開之后斷開。

帶電源軟線的具，其接線端子或軟線固定裝置與接線端子之間導線長度的設置，應使得如果軟線從軟線固定裝置中滑出，載流導線在接地導線之前先繃緊。通過視檢和手動試驗確定其是否合格。

打算連接外部導線的接地端子，其所有零件都不應由于與接地導線的銅接觸，或與其他金屬接觸而引起腐蝕危險。

用來提供接地連續性的部件，應是具有足夠耐腐蝕的金屬，但金屬框架或外殼部件除外。如果這些部件是鋼制的，則應在本體表面上提供厚度至少為5μm的電鍍層。對僅打算用來提供或傳遞接觸壓力的帶鍍層或不帶鍍層的鋼制件，應是充分防銹的。

如果接地端子的主體是鋁或鋁合金制造的框架或外殼的一部分，則應采取預防措施以避免由于銅與鋁或鋁合金的接觸而引起的腐蝕危險。通過視檢和測量確定其是否合格。

接地端子或接地觸點與接地金屬部件之間的連接，應具有低電阻值。

如果在保護特低電壓電路里，其基本絕緣的電氣間隙是基于器具的額定電壓而規定的，那么本要求不適用于在保護特低電壓電路里提供接地連續性的連接裝置。

手持式器具中印刷電路板上的印刷線路不應用來提供接地連續性。如果符合以下條件，則可以在其他器具中提供接地連續性：

至少存在具有獨立焊點的兩條線路，并且對于每個電路器具應滿足27.5的要求；

印刷電路板的材料符合IEC 6024924或IEC 6024925的規定。

通過視檢和相關試驗確定其是否合格。

13. 電氣間隙、爬電距離和固體絕緣

器具的結構應使電氣間隙、爬電距離和固體絕緣足夠承受器具可能經受的電氣應力。

如果在印刷電路板上使用涂層保護微觀環境（A類涂層）或提供基本絕緣（B類涂層），附錄J適用。使用A類涂層的微觀環境中，1級污染沉積。使用B類涂層，則對電氣間隙與爬電距離不做要求。

考慮到表15中過電壓類別的額定脈沖電壓，電氣間隙應不小于表16中的規定值，除非基本絕緣與功能絕緣的電氣間隙滿足第14章的脈沖電壓試驗。但如果結構中距離受磨損、形、部件運動或裝配影響時，則額定脈沖電壓為1500V或更高時所對應的電氣間隙要增加0.5mm,并且脈沖電壓試驗不適用。

14. 耐熱和耐燃

對于非金屬材料制成的外部零件、用來支撐帶電部件（包括連接）的絕緣材料零件以及提供附件絕緣或加強絕緣的熱縮材料零件，美國，加拿大，歐盟與澳大利亞等對此類的產品均有有各自的安全標準。尤其是亞馬遜3站尤其特別要求。

美國標準：UL 1278

加拿大標準：CSA C22.2 No.46

歐盟標準：EN 60335230

英國標準：BS EN 60335230

國際標準：IEC 6033523

澳大利亞標準：AS/NZS 60335.2.30
